Perfil en Z
Todo para cubrir sus necesidades de tablaestacas
Debido a su geometría, las secciones en Z tienen un peso menor que las tablestacas en U con la misma capacidad de carga y, por tanto, son más económicas. Las secciones Z están disponibles con un módulo de sección de hasta más de 5.000 cm³/m. Por lo tanto, las secciones en Z se instalan principalmente para el soporte de excavaciones con una gran capacidad de carga. Los perfiles Z ligeros se utilizan como paneles intermedios en la entibación de pilotes.
Perfiles en Z

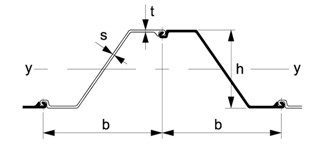

| Perfil | Anchura | Altura | Espesor | Espesor | Peso | Módulo de sección | Momento de inercia | ||
|---|---|---|---|---|---|---|---|---|---|
| b | h | t | s | individual | doble | pared | |||
| mm | mm | mm | mm | kg/m | kg/m | kg/m2 | cm3 | cm4 | |
| ZZ12-770 | 770 | 343,5 | 8,6 | 8,5 | 72,8 | 145,6 | 94,5 | 1252 | 21496 |
| ZZ13-770 | 770 | 344,0 | 9,1 | 9,0 | 76,2 | 152,4 | 99,0 | 1304 | 22433 |
| ZZ14-770 | 770 | 344,5 | 9,6 | 9,5 | 79,6 | 159,2 | 103,4 | 1357 | 23370 |
| ZZ17-700 | 700 | 420,0 | 8,5 | 8,4 | 73,3 | 146,6 | 104,7 | 1735 | 36425 |
| ZZ18-700 | 700 | 420,5 | 9,1 | 9,0 | 76,7 | 153,4 | 109,6 | 1807 | 38001 |
| ZZ19-700 | 700 | 421,0 | 9,6 | 9,5 | 80,2 | 160,4 | 114,6 | 1880 | 39578 |
| ZZ20-770 | 700 | 421,5 | 10,1 | 10,0 | 83,7 | 167,4 | 119,6 | 1953 | 41155 |
| ZZ24-700 | 700 | 459,2 | 11,3 | 11,2 | 95,8 | 191,6 | 136,9 | 2437 | 55949 |
| ZZ26-700 | 700 | 460,2 | 12,3 | 12,2 | 103,0 | 206,0 | 147,1 | 2601 | 59843 |
| ZZ27-700 | 700 | 460,7 | 12,8 | 12,7 | 106,4 | 212,8 | 152,0 | 2676 | 61641 |
| ZZ28-700 | 700 | 461,2 | 13,3 | 13,2 | 110,1 | 220,2 | 157,3 | 2764 | 63740 |
| ZZ36-700 | 700 | 499,2 | 15,1 | 11,2 | 118,7 | 237,4 | 169,6 | 3596 | 89753 |
| ZZ38-700 | 700 | 500,2 | 16,1 | 12,2 | 126,5 | 253,0 | 180,7 | 3798 | 94984 |
| ZZ40-700 | 700 | 501,2 | 17,1 | 13,2 | 134,3 | 268,6 | 191,9 | 3999 | 100219 |
| ZZ42-700 | 700 | 499,2 | 18,1 | 14,0 | 143,0 | 286,0 | 204,3 | 4228 | 105543 |
| ZZ44-700 | 700 | 500,2 | 19,1 | 15,0 | 150,7 | 301,4 | 215,3 | 4436 | 110942 |
| ZZ46-700 | 700 | 501,2 | 20,1 | 16,0 | 158,5 | 317,0 | 226,4 | 4635 | 116159 |
| ZZ48-700 | 700 | 503,2 | 22,1 | 15,0 | 159,3 | 318,6 | 227,6 | 4788 | 120467 |
| ZZ50-700 | 700 | 504,2 | 23,1 | 16,0 | 166,7 | 333,4 | 238,1 | 4973 | 125358 |
| ZZ52-700 | 700 | 505,2 | 24,1 | 17,0 | 174,3 | 348,6 | 249,0 | 5162 | 130403 |
¿Está buscando tablestacas con perfil en Z? En Hirnböck Stabau las encontrará. Satisfacemos las necesidades a corto y largo plazo, disponemos de gran surtido y alta calidad. Consulte hoy mismo.
