Notre large gamme de profilés bien étudiés garantit pour chaque exigence le profilé de palplanches le plus économique et le plus nécessaire du point de vue statique. Les profilés VL sont disponibles en palplanches simples ou en palplanches doubles verrouillées dans la serrure centrale.
Profili-VL
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||
| VL 601 | per PS | 46,3 | 221 | 2360 |
| per PD | 92,6 | 893 | 13836 | |
| per TR | 138,9 | 1044 | 19235 | |
| per m di parete | 77,2 | 744 | 11530 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||

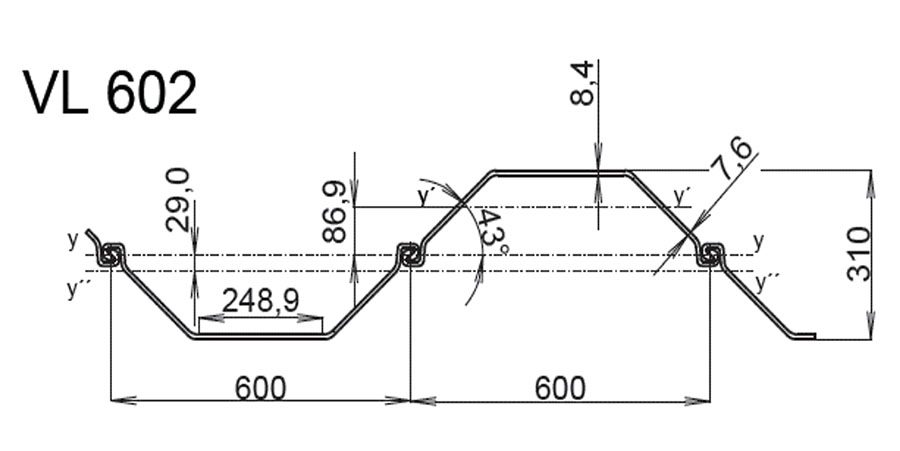

| VL 602 | per PS | 53,4 | 252 | 2698 |
| per PD | 106,8 | 1010 | 15655 | |
| per TR | 160,2 | 1184 | 21773 | |
| per m di parete | 89,0 | 842 | 13046 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||

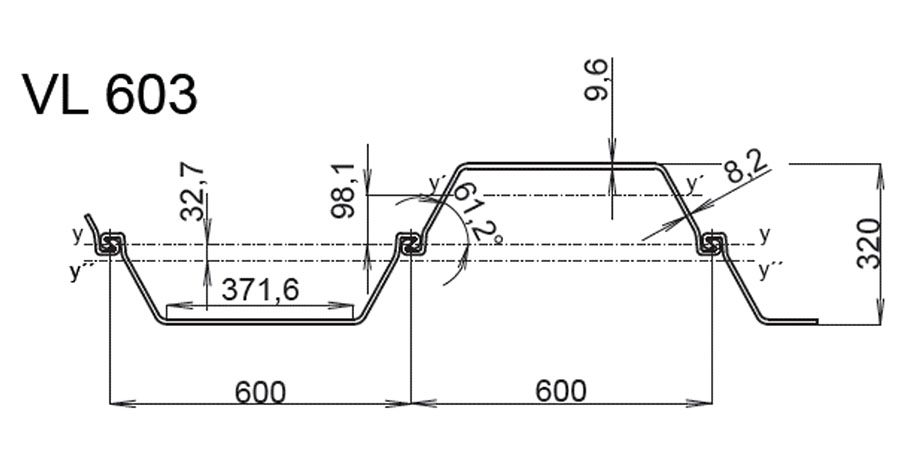

| VL 603 | per PS | 64,2 | 304 | 3641 |
| per PD | 128,4 | 1440 | 23039 | |
| per TR | 192,6 | 1657 | 31933 | |
| per m di parete | 107,0 | 1200 | 19199 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||

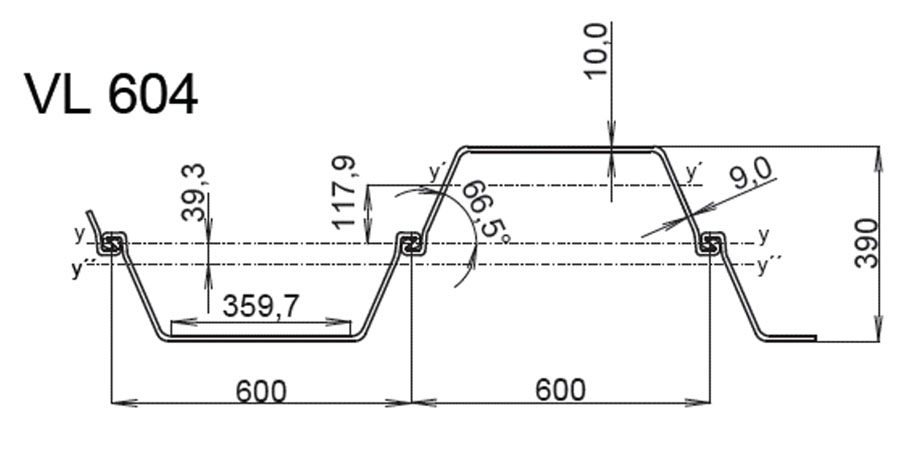

| VL 604 | per PS | 73,1 | 426 | 5984 |
| per PD | 146,2 | 1941 | 37857 | |
| per TR | 219,3 | 2240 | 52471 | |
| per m di parete | 121,8 | 1618 | 31548 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||

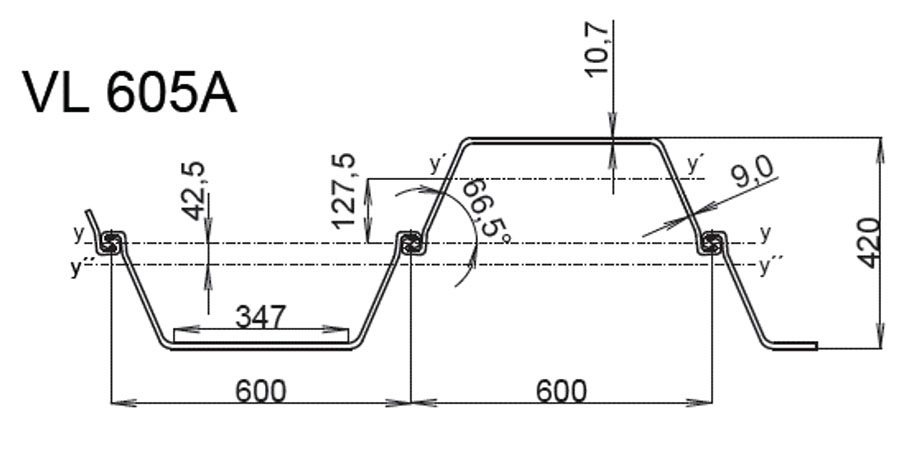

| VL 605A | per PS | 76,5 | 2185 | 7113 |
| per PD | 153,0 | 1941 | 45892 | |
| per TR | 229,5 | 2517 | 63650 | |
| per m di parete | 127,5 | 1821 | 38243 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||
| VL 605N | per PS | 82,1 | 486 | 7448 |
| per PD | 164,2 | 2423 | 51197 | |
| per TR | 246,4 | 2773 | 70759 | |
| per m di parete | 136,9 | 2019 | 42699 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||

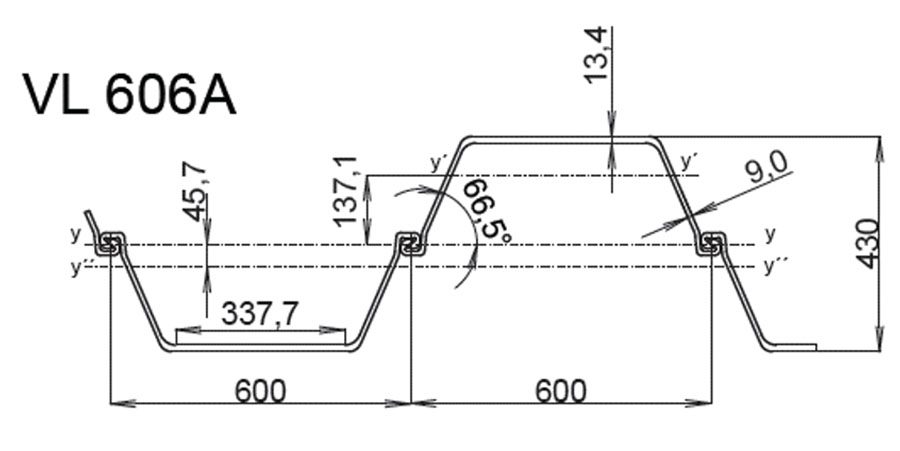

| VL 606A | per PS | 85,4 | 500 | 7981 |
| per PD | 170,8 | 2646 | 56883 | |
| per TR | 256,2 | 3011 | 78504 | |
| per m di parete | 142,3 | 2205 | 47402 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||
| VL 606N | per PS | 94,1 | 520 | 8545 |
| per PD | 188,2 | 3008 | 65266 | |
| per TR | 282,3 | 3401 | 89870 | |
| per m di parete | 156,8 | 2506 | 54389 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||

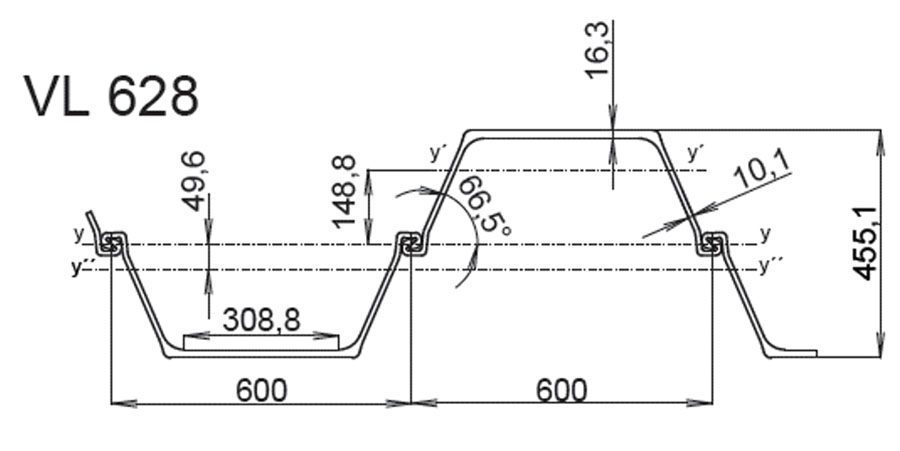

| VL 628 | per PS | 101,8 | 586 | 10053 |
| per PD | 203,6 | 3409 | 77568 | |
| per TR | 305,4 | 3852 | 106775 | |
| per m di parete | 169,6 | 2841 | 64640 |
| Profili-VL | peso | Momento resistente | Momento d’inerzia | |
| kg/m | cm3 | cm4 | ||

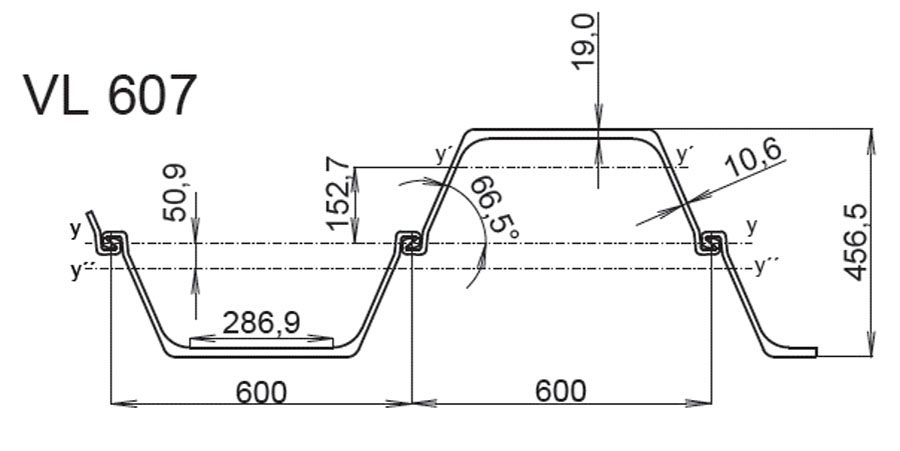

| VL 607 | per PS | 112,4 | 605 | 10617 |
| per PD | 224,8 | 3854 | 87960 | |
| per TR | 337,1 | 4328 | 120819 | |
| per m di parete | 187,3 | 3211 | 7330 |
PS= Tavola singola
PD = Tavola doppia
TR = Tripla tavola

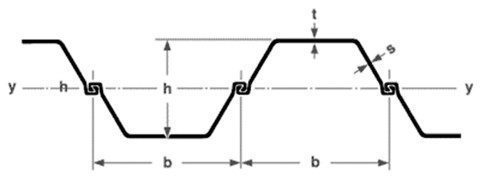

| Profili-VL | larghezza | altezza | spessore frontale | spessore laterale | peso | Momento resistente | Momento d’inerzia | ||
|---|---|---|---|---|---|---|---|---|---|
| b | h | t | s | PS | PD | spessore | |||
| mm | mm | mm | mm | kg/m | kg/m | kg/m2 | cm3/m | cm4/m | |
| VL601 | 600 | 310 | 7,5 | 6,4 | 46,3 | 92,6 | 77,2 | 744 | 11530 |
| VL601FP | 600 | 310 | 7,2 | 7,0 | 47,4 | 94,8 | 79,0 | 745 | 11547 |
| VL601K | 600 | 310 | 7,8 | 6,8 | 48,5 | 97,0 | 80,8 | 775 | 12019 |
| VL602A | 600 | 310 | 8,0 | 7,3 | 51,3 | 102,6 | 85,5 | 806 | 12499 |
| VL602 | 600 | 310 | 8,4 | 7,6 | 53,4 | 106,8 | 89,0 | 842 | 13046 |
| VL602K | 600 | 310 | 8,8 | 7,9 | 55,4 | 110,8 | 92,3 | 877 | 13590 |
| VL603A | 600 | 320 | 9,0 | 8,0 | 61,5 | 123,0 | 102,5 | 1138 | 18205 |
| VL603N | 600 | 381,2 | 9,8 | 7,9 | 63,4 | 126,8 | 105,7 | 1273 | 24269 |
| VL603 | 600 | 320 | 9,6 | 8,2 | 64,2 | 128,4 | 107,0 | 1200 | 19199 |
| VL603KN | 600 | 320 | 9,8 | 8,6 | 66,9 | 133,8 | 111,5 | 1230 | 19682 |
| VL603K | 600 | 320 | 9,8 | 9,0 | 67,8 | 135,6 | 113,0 | 1241 | 19853 |
| VL603Z | 600 | 322 | 10,0 | 10,0 | 72,1 | 144,2 | 120,2 | 1300 | 20930 |
| VL604A | 600 | 390 | 9,6 | 8,8 | 71,0 | 142,0 | 118,3 | 1564 | 30495 |
| VL604 | 600 | 390 | 10,0 | 9,0 | 73,1 | 146,2 | 121,8 | 1618 | 31548 |
| VL604K | 600 | 390 | 10,4 | 9,2 | 75,2 | 150,4 | 125,3 | 1672 | 32600 |
| VL605A | 600 | 420 | 10,7 | 9,0 | 76,5 | 153,0 | 127,5 | 1821 | 38243 |
| VL605N | 600 | 422,6 | 12,0 | 9,5 | 82,1 | 164,2 | 136,9 | 2019 | 42664 |
| VL605KN | 600 | 424 | 12,6 | 10,0 | 85,6 | 171,2 | 142,7 | 2117 | 44886 |
| VL606A | 600 | 430 | 13,4 | 9,0 | 85,4 | 170,8 | 142,3 | 2205 | 47402 |
| VL606AN | 600 | 432 | 14,4 | 9,4 | 89,8 | 179,6 | 149,6 | 2355 | 50878 |
| VL606N | 600 | 434 | 15,4 | 9,8 | 94,1 | 188,2 | 156,8 | 2506 | 54389 |
| VL628-1,5 | 600 | 452,1 | 14,8 | 9,5 | 95,2 | 190,4 | 158,6 | 2607 | 58938 |
| VL628AN | 600 | 453,3 | 15,4 | 9,8 | 97,9 | 195,8 | 163,1 | 2701 | 61219 |
| VL628A | 600 | 454,7 | 16,1 | 10,0 | 100,8 | 201,6 | 168,0 | 2809 | 63856 |
| VL628 | 600 | 455,1 | 16,3 | 10,1 | 101,8 | 203,6 | 169,6 | 2841 | 64640 |
| VL628K | 600 | 455,9 | 16,7 | 10,3 | 103,5 | 207,0 | 172,5 | 2903 | 66165 |
| VL607A | 600 | 453,9 | 17,7 | 10,0 | 106,2 | 212,4 | 177,1 | 3006 | 68232 |
| VL607 | 600 | 456,5 | 19,0 | 10,6 | 112,4 | 224,8 | 187,3 | 3211 | 73300 |
| VL607K | 600 | 458,5 | 20,0 | 11,0 | 116,8 | 233,6 | 194,7 | 3365 | 77153 |
Nel calcolo statico, applicate i moduli di resistenza della palancola con profilo a VL solamente se nella parete è stata bloccata almeno una giunzione su due per assorbire le forze di spinta. Per ulteriori domande siamo a vostra completa disposizione!
